TWシリーズ
木寄せウインチ
コンパクトでパワフルな油圧ウインチ
単胴の地引き集材ウインチ
林内作業車にウインチを搭載することで木寄せ一連の作業を効率化
Movie製品紹介動画
Lineup製品ラインナップ
スピーディーでパワフルな集材能力
- スピーディーな索速度とパワフルな引張力により効率の良い作業が可能です。さらに、大容量ドラムを採用し、多くのワイヤーを巻き取ることができます。
- ドラムと駆動部を完全に切り離すクロークラッチを採用し、スムーズなドラムフリーを実現しています。
- ワイヤーをドラムに押し付けるワイヤー押さえローラを標準装備。張力が掛からない場面でもほぐれる心配がありません。（TW-1S・2SA・3S）
- 作業性に優れたコンパクトボディーはベースマシンへの収まりが良く、視認性に優れます。
- 2つのブレーキ（油圧モータ内蔵ネガティブブレーキとカウンタバランスバルブ）がドラムを強力に保持しますので、暴走を防止します。
- とてもシンプルな構造はメンテナンス性に優れます。
- グラップルとの併用により、集材から引き寄せ・整理など木寄せ一連の作業を１台の機械で効率よく行うことができます。
木寄せ作業を効率化する便利なオプション
- 無線ラジコンによる遠隔操作。荷掛け手によるラジコン操作が可能なため、安全かつ効率的な木寄せ作業を行えます。
- 乱巻きを防止する自在滑車。自在に回転する滑車により、集材時の乱巻きを防止します。滑車が必ずワイヤーに追従（特許登録第6266264号）。
木寄せウインチは高密度路網で威力を発揮します
- 木寄せウインチは短スパンで次から次へとポイントを変える機動性に優れた集材を得意としますので、路網が高密度に整備された、集材距離の比較的短い現場で、その真価を発揮します。
- グラップルやプロセッサをアタッチメントとして装備することで、フォワーダやトラックへの積込みまで１台で対応でき、省力化による高い生産性が期待できます。
製品ラインナップ
ブーム取付タイプ
TW-1S
TW-2SA

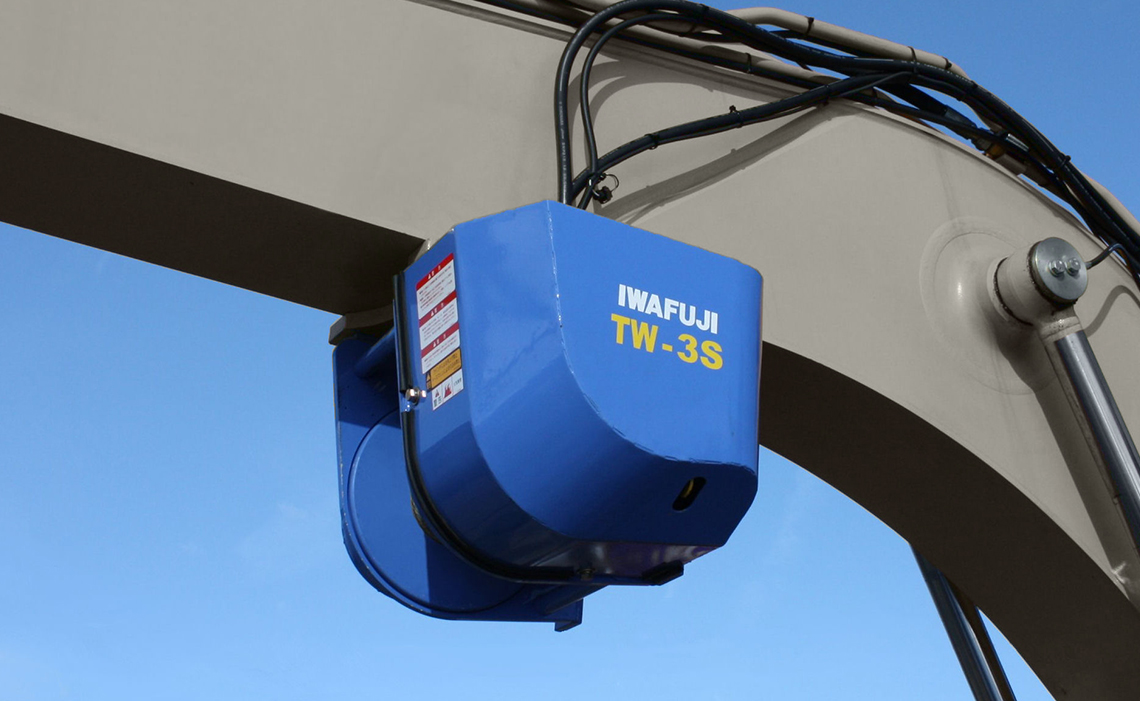

TW-3S
| 項目 | ブーム取付タイプ | |||
|---|---|---|---|---|
| 型式 | TW-1S | TW-2SA | TW-3S | |
| 質量 | 85kg （ベースプレート含む） |
150kg （ベースプレート含む） |
195kg （ベースプレート含む） |
|
| 寸法 | 全長 | 475mm | 660mm | 465mm |
| 全幅 | 360mm | 415mm | 695mm | |
| 全高 | 345mm | 405mm | 445mm | |
| ドラム寸法 | 直径 | 102mm | 124mm | 150mm |
| フランジ直径 | 246mm | 290mm | 330mm | |
| 幅 | 140mm | 200mm | ||
| 巻込容量 | φ10/50m | φ12.5/45m | φ12.5/75m | |
| φ9/60m | φ11.2/60m | φ11.2/95m | ||
| 引張力 | 平均径 | 12.3kN | 25.9kN | 27.5kN |
| （ベアドラム） | （19.2kN） | （38.2kN） | （40.7kN） | |
| （フルドラム） | （9.1kN） | （19.6kN） | （20.8kN） | |
| 索速度 | 平均径 | 37m/min | 29m/min | 40m/min |
| （ベアドラム） | （24m/min） | （20m/min） | （27m/min） | |
| （フルドラム） | （51m/min） | （39m/min） | （53m/min） | |
| 操作方法 | 有線操作 | |||
| 油圧 | 圧力 | 14.0MPa | 14.7MPa | 20.6MPa |
| 流量 | 40L/min | 70L/min | ||
| フリー操作 | クロークラッチ | |||
| 手動式 | 電動シリンダ | |||
| 推奨ベースマシン | ～7ton（0.28㎥） | 7ton（0.28㎥）～ | 12ton（0.5㎥）～ | |
ワイヤーロープは安全率4を確保すること
本体取付タイプ
TW-1B
TW-2
TW-3H
| 項目 | 本体取付タイプ | |||
|---|---|---|---|---|
| 型式 | TW-1B | TW-2 | TW-3H | |
| 質量 | 90kg | 120kg | 225kg | |
| 寸法 | 全長 | 320mm | 340mm | 435mm |
| 全幅 | 580mm | 585mm | 695mm | |
| 全高 | 310mm | 400mm | 458mm | |
| ドラム寸法 | 直径 | 115mm | 150mm | |
| フランジ直径 | 240mm | 330mm | ||
| 幅 | 140mm | 200mm | ||
| 巻込容量 | φ10/50m | φ11.2/35m | φ12.5/75m | |
| φ10/50m | φ11.2/95m | |||
| 引張力 | 平均径 | 15.3kN | 20.6kN | 26.2kN |
| （ベアドラム） | （21.7kN） | （29.0kN） | （38.7kN） | |
| （フルドラム） | （11.7kN） | （15.9kN） | （19.8kN） | |
| 索速度 | 平均径 | 22m/min | 40m/min | |
| （ベアドラム） | （16m/min） | （27m/min） | ||
| （フルドラム） | （29m/min） | （53m/min） | ||
| 操作方法 | 有線操作 | |||
| 油圧 | 圧力 | 14.7MPa | 13.7MPa | 19.6MPa |
| 流量 | 30L/min | 45L/min | 70L/min | |
| フリー操作 | クロークラッチ | |||
| 手動式 | 電動シリンダ | |||
| 推奨ベースマシン | ～5ton（0.22㎥） | ～7ton（0.28㎥） | ～12ton（0.5㎥） | |
ワイヤーロープは安全率4を確保すること
